Motor Laminasi Punch Press

Pers pukulan Laminasi Motor dirancang kanggo rotor lan stator laminated saka macem-macem motor. Iku kacepetan dhuwur, tliti dhuwur. Jinis pindah ganti, feed roller indeksasi cam kasedhiya kanggo macem-macem pitch feed. Pencet Kacepetan dhuwur, Pencet Laminasi kacepetan dhuwur, Pencet Engkol Kacepetan Tinggi Sisi Lurus saka 25 ton nganti 500 ton, digunakake kanggo nggawe rotor laminated lan stator motor listrik. Iku njogo fungsi stabil lan efficiency stamping ukuran gedhe stator lan rotor, laminasi kanggo generator motor lan Industrial Motor ing wilayah penet tonase gedhe kanggo akèh taun.

Kirim Pitakonan

Deskripsi Produk

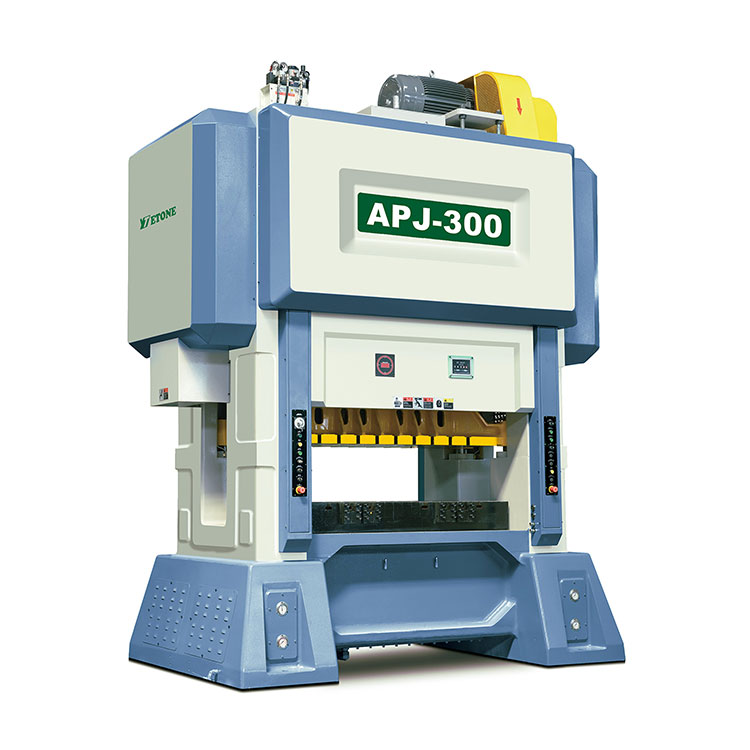

Motor Laminasi Punch Press

1. Pengenalan produk

Panggunaan komponen Mesin Laminasi Stamping Lengkap kayata FAG Jerman, NSK Jepang utawa bantalan NTN Jepang ing Jepang, presisi dhuwur, karakteristik urip sing dhuwur kanggo njamin stabilitas jangka panjang lan operabilitas anggota dhukungan.

Saiki, luwih akeh pabrik nggunakake Mesin Garis Lengkap Laminasi Stamping. Jiwit feeder minangka bagean penting saka Mesin Garis Lengkap Laminasi Stamping. Ana akeh jinis feeder ing pasar lan akeh gaya. Saben uwong ngerti apa tegese tembung "feeder", nanging sawetara wong nggunakake kanthi bener.

Saiki ana akeh jinis lan spesifikasi clip feeder ing pasar. Pilihan pisanan iku ngerti TCTerms tombol nginstall feeder klip. Arah masang clip feeder kudu saka kiwa menyang tengen. Posisi instalasi lan mburi poros pakan otomatis kudu ana ing sisih kiwa. Aja salah panggonan. Hot Tags: laminasi stamping mesin baris lengkap, produsen merek apik, pabrik apik,

2. Parameter produk

		APJ-220	APJ-300	APJ-350	APJ-400	APJ-450
Tonnage	ton	220	300	350	400	450
Dolan	mm	30	30	30	30-50	30-50
Jumlah stroke saben menit	s.p.m	150-600	150-400	150-350	150-350	150-300
Ukuran meja ngisor	mm	1900x1000	2200x1000	2400x1000	2800x1200	3000x1200
Blanking bolongan	mm	1400x300	2000x300	2200x300	2200x400	2500x400
Area blok geser	mm	1900x750	2200x900	2400x900	2800x1100	3000x1100
Die dhuwur imbuhan stroke	mm	370-420	400-450	400-450	420-480	450-500
Die dhuwur imbuhan motor	kw	1.5	2.2	2.2	3.7	3.7
Pakan dhuwur baris	mm	200åœŸ50	210åœŸ50	210å£«50	220åœŸ50	270–Ÿ50
Motor utama	kw	45	55	55	75	75

3. Peralatan Peripheral


Uncoiler sirah pindho	Straightener	Gear feeder

	P = dawa pakan
	D = 70 (diameter roda penggerak)
	N1 = jumlah untu saka gear pisanan
	N2 = jumlah untu gear kapindho
	N3 = jumlah untu saka gear katelu
	N4 = jumlah untu saka gear papat

Jembar materi	mm	Maks. 150	Maks.200	Maks.300	Maks.400
Bahan diameter njaba	mm	Maks.1200	Maks 1200	Max 1200	Max 1200
Bahan diametere jero	mm	450-520	450-520	450-520	450-520
Kacepetan materi	M/min	1-60	1-60	1-60	1-60
bobot materi		500kg X 2	1QQQkg X 2	2000kg X 2	3000kg X 2
Roller leveling	Pcs	11	11	11	11
Nyopir motor		1,5 kw	2 2kw	22 kw	30 kw

4. Dobel-sirah Uncoiler

Katrangan kinerja

Model kasebut kasusun saka telung bagean: awak kothak kumparan, kothak kumparan lan operator, sing kothak kumparan integral lan nduweni jarak poros dawa. Nampilake fungsi kayata volume cilik, tapak cilik, loading sing trep lan panggunaan fleksibel

Struktur gantung kaping pindho ditrapake supaya pas karo penanganan gulungan materi lan ngaktifake pakan bola-bali, ngirit wektu ngisi daya, nambah kapasitas produksi lan nyuda biaya produksi. Struktur unpowered diterapake, sing ora mung bisa digunakake karo mesin straightening biasa nanging uga kinerja optimal karo mesin straightening kacepetan dhuwur.

		TMT-200	TMT-300	TMT-400	TMT-500	TMT-600
Jembar maksimum	mm	200	300	400	500	600
Ketebalan material	mm	0.2-1.5	0.2-1.5	0.2-1.5	0.2-1.5	0.2-1.5
bobot materi	mm	1000x2	2000x2	3000x2	4000x2	5000x2
Roller diameteripun njero	mm	450-530	450-530	450-530	450-530	450-530
diameteripun njaba roller maksimum	mm	1200	1200	1200	1200	1200

5. Straightener tipe S

gambaran kinerja

S-jinis utawa U-jinis straightener kanthi proses "sinyal listrik ---> PC---> inverter---> owah-owahan kacepetan", mbisakake sinkronisasi lengkap karo penet kanthi kacepetan nganti 60m / min. Model kasebut dilengkapi karo pigura bahan sirah dobel, sing gampang dioperasikake lan bisa disinkronake kanthi pers kacepetan dhuwur. Panggunaan gear feeder nawakake kinerja sing luwih apik.

		SLQ-200 SLQ-300	SLQ-400 SLQ-500 SLQ-600
Jembar maksimum	mm	200 300	400 500 600
Ketebalan material	mm	0 3- 1.6
Roller diameteripun njero	mm	1200
Kacepetan leveling	m / min	60
Motor	HP	2 2	3 5 75
Woå ¤ng voltase		ACtelung fase22 0V–ACtelung fase380V	AC telung fase 220V utawa AC telung fase 380V
