Laminasi Stamping Mesin Line Lengkap

Kapasitas: 220 ton, 300 ton, 350 ton, 400 ton, 450 ton
Feeder Gear / Feeder NC, Straightener stype, Uncoiler Hidrolik sirah kaping pindho
Mesin baris lengkap stamping laminasi kalebu penet laminasi kacepetan dhuwur, Feeder Gear, Straightener lan uncoiler. Iki dirancang kanggo rotor laminated lan stator saka macem-macem jinis motor. Iku kacepetan dhuwur, tliti dhuwur. Ganti jinis pindah, cam indexing roller feed kasedhiya kanggo sawetara saka sudhut feed Jarak.

Kirim Pitakonan

Deskripsi Produk

Laminasi Stamping Mesin Line Lengkap

1. Pengenalan produk

◉ Panggunaan komponen Mesin Laminasi Stamping Lengkap kayata FAG Jerman, NSK Jepang utawa bantalan NTN Jepang ing Jepang, presisi dhuwur, karakteristik urip sing dhuwur kanggo njamin stabilitas jangka panjang lan operabilitas anggota dhukungan.

◉ Saiki, luwih akeh pabrik nggunakake Mesin Garis Lengkap Laminasi Stamping. Jiwit feeder minangka bagean penting saka Mesin Garis Lengkap Laminasi Stamping. Ana akeh jinis feeder ing pasar lan akeh gaya. Saben uwong ngerti apa tegese tembung "feeder", nanging sawetara wong nggunakake kanthi bener.

◉ Saiki ana akeh jinis lan spesifikasi clip feeder ing pasar. Pilihan pisanan iku ngerti TCTerms tombol nginstall feeder klip. Arah masang clip feeder kudu saka kiwa menyang tengen. Posisi instalasi lan mburi poros pakan otomatis kudu ana ing sisih kiwa. Aja salah panggonan.

◉ Hot Tags: mesin laminasi stamping lengkap, pabrikan merek apik, pabrik apik,

2.Lamination stamping mesin baris lengkap Product Parameterï¼š

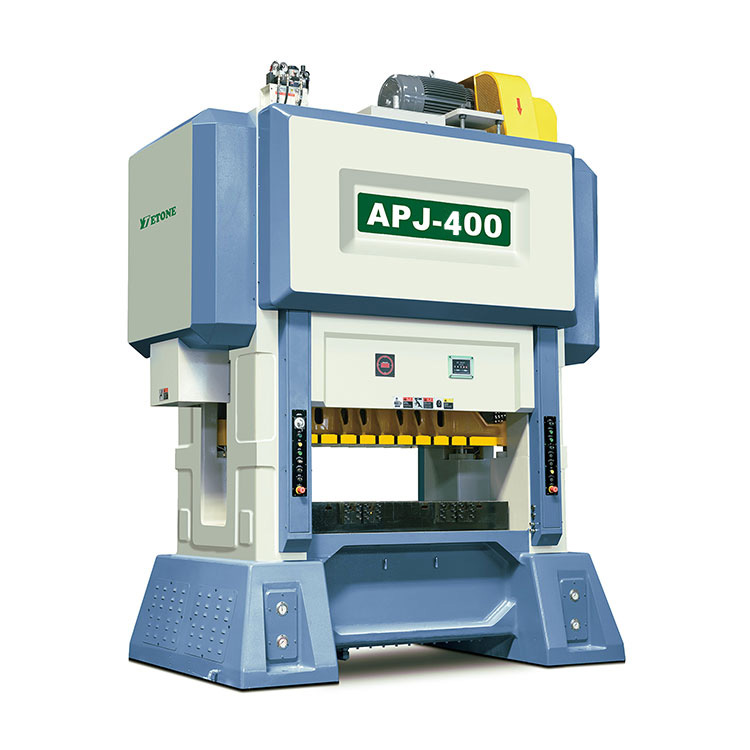

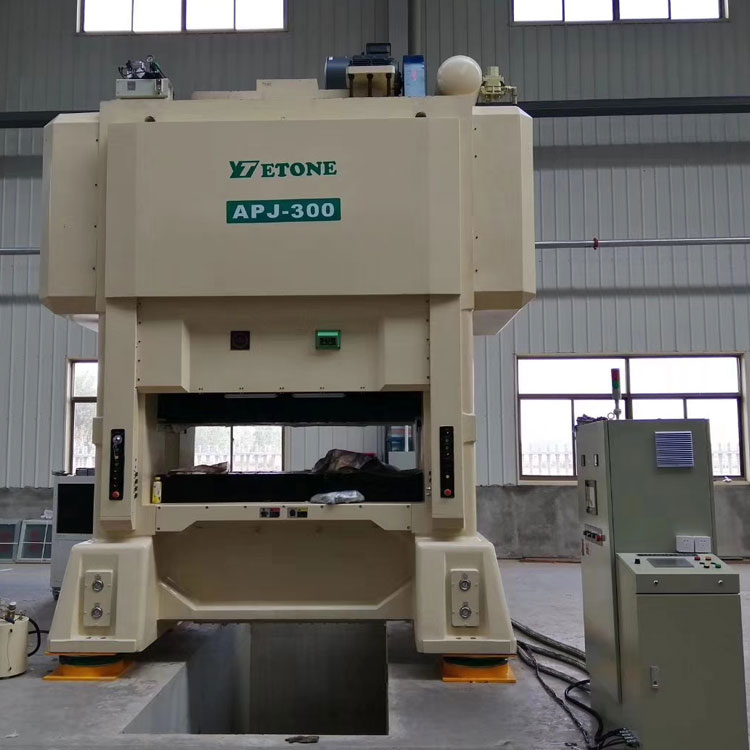

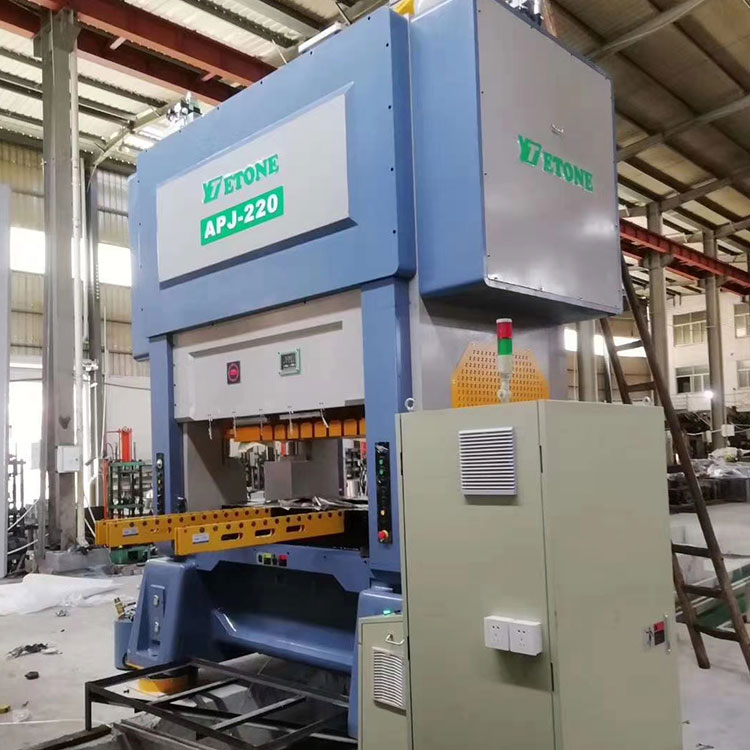

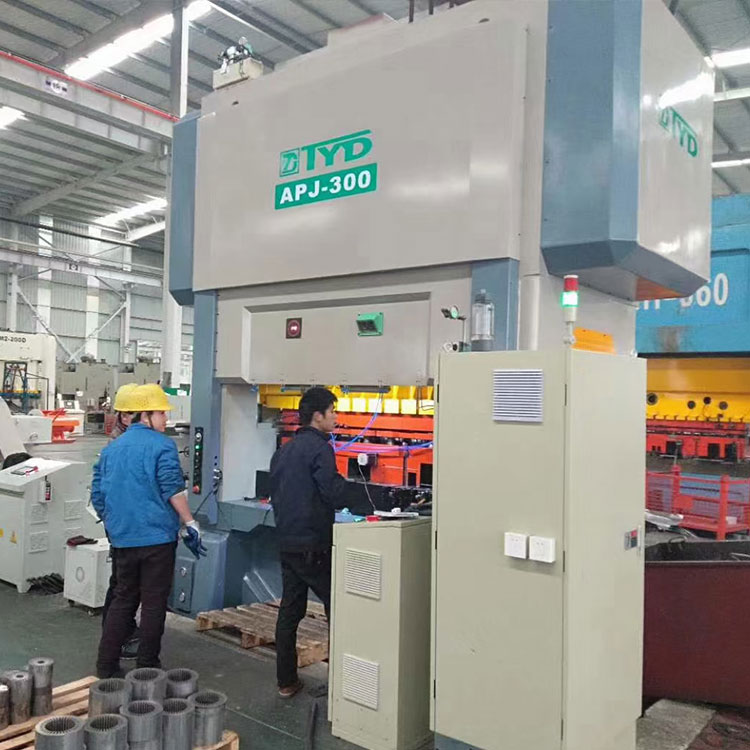

		APJ-220	APJ-300	APJ-350	APJ-400	APJ-450
Tonnage	ton	220	300	350	400	450
Dolan	mm	30	30	30	30-50	30-50
Jumlah stroke saben menit	s.p.m	150-600	150-400	150-350	150-350	150-300
Ukuran meja ngisor	mm	1900x1000	2200x1000	2400x1000	2800x1200	3000x1200
Blanking bolongan	mm	1400x300	2000x300	2200x300	2200x400	2500x400
Area blok geser	mm	1900x750	2200x900	2400x900	2800x1100	3000x1100
Die dhuwur imbuhan stroke	mm	370-420	400-450	400-450	420-480	450-500
Die dhuwur imbuhan motor	kw	1.5	2.2	2.2	3.7	3.7
Pakan dhuwur baris	mm	200åœŸ50	210åœŸ50	210å£«50	220åœŸ50	270–Ÿ50
Motor utama	kw	45	55	55	75	75

3. Peralatan Peripheral


Uncoiler sirah pindho	Straightener	Gear feeder

	P = dawa pakan
	D=70 (diameter roda penggerak) N1 = jumlah untu saka gear pisanan
	N2 = jumlah untu gear kapindho
	N3 = jumlah untu saka gear katelu
	N4 = jumlah untu saka gear papat

Jembar materi	mm	Maks.150	Maks.200	Maks.300	Maks.400
Bahan diameter njaba	mm	Maks.1200	Maks 1200	Maks 1200	Max 1200
Bahan diametere jero	mm	450-520	450-520	450-520	450-520
Kacepetan materi	M/min	1-60	1-60	1-60	1-60
bobot materi		500kgX 2	1QQQkgX 2	2000kgX 2	3000kgX 2
Leveling rollerã€Œ	Pcs	11	11	11	11
Nyopir motor		1,5 kw	2 2kw	22 kw	30kw

4. Dobel-sirah Uncoiler

Katrangan kinerja

Gambar produk

◉ Model kasebut kasusun saka telung bagean: awak kothak spindle, kothak spindle lan operator,

saka kangkothak spindle integral lan nduweni jarak poros dawa.

◉ Fitur fitur kayata volume cilik, tapak cilik, loading trep lan fleksibel

nggunakakepindhostruktur hanging wis Applied kanggo fit bahan roll penanganan lan ngaktifake bola

dipakani, banget nyimpenwektu ngisi daya, nambah kapasitas produksi lan ngurangi

biaya produksi.

◉ Tanpa dayastruktur wis Applied, kang mbisakake ora mung nggunakake straightening biasa

mesin nanging uga optimalkinerja karo mesin straightening kacepetan dhuwur.

		TMT-200	TMT-300	TMT-400	TMT-500	TMT-600
Jembar maksimum	mm	200	300	400	500	600
Ketebalan material	mm	0.2-1.5	0.2-1.5	0.2-1.5	0.2-1.5	0.2-1.5
bobot materi	mm	1000x2	2000x2	3000x2	4000x2	5000x2
Roller diameteripun njero	mm	450-530	450-530	450-530	450-530	450-530
diameteripun njaba roller maksimum	mm	1200	1200	1200	1200	1200

5. S-jinis Straightener

Katrangan kinerja

Gambar produk

◉ S-type utawa U-type straightener kanthi proses "sinyal listrik---> PC---> inverter--->

owah-owahan kacepetan",mbisakake sinkronisasi lengkap karo penet karo kacepetan munggah

nganti 60m/min.

◉ Model kasebut dilengkapi pigura bahan pindho sirah, sing gampang ditindakake

operate lan bisarampung disinkronake karo pers kacepetan dhuwur. Panggunaan gear

feeder nawakake kinerja luwih.

		SLQ-200SLQ-300	SLQ-400SLQ-500SLQ-600	SLQ-200SLQ-300	SLQ-400SLQ-500SLQ-600	SLQ-200SLQ-300
Jembar maksimum	mm	200300	400500600	200300	400500600	200300
Materi th ickness	mm	0.3-1.6
Roller diameteripun njero	mm	1200
Kacepetan leveling	m/min	60
Motor	HP	22	3575	22	3575	22
Woå ¤ng voltase		AC telung fase 220V utawa AC telung fase 380V
