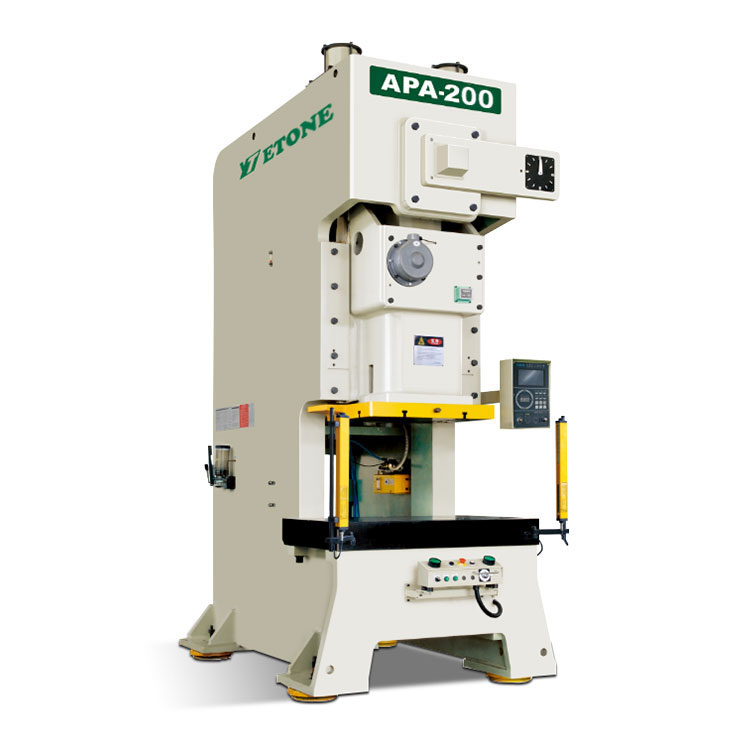

Single Crank Punch Press
Pencet engkol tunggal yaiku desain pigura sing kaku dhuwur, dilas nganggo baja berkualitas tinggi lan diproses kanthi proses ngilangi stres internal. Nambah stabilitas tliti lan linuwih saka mesin. Pusat drive didadekake siji karo tengah mesin kanggo mesthekake punching akurat lan stabil. Kejabi pasar domestik Cina, mesin penet kita uga diekspor menyang Timur Tengah, Eropa lan Amerika.
2. Fitur Produk:
(1) Kanggo njamin stabilitas relatif saka operasi mesin, loro ril geser lan desain piranti balancer sing Applied
(2) Presisi mati bisa nganti 0.1mm lan aman, trep lan dipercaya
(3) Crankshaft, gear set, rod penghubung, lan liya-liyane diproses kanthi oksidasi lan mecah, lan nduweni komprehensif banget lan kinerja resistance nyandhang;
(4) Piranti kopling / brake sing sensitif banget lan dipercaya lan katup solenoid ganda lan piranti proteksi kakehan sing mimpin internasional ditrapake kanggo njamin akurasi lan safety operasi lan mungkasi slide pers;
(5)Struktur mesin dirancang cukup, kang trep f utawa ion produk otomatis, ngurangi biaya lan nambah efficiency;
(6) Konsep desain majeng, gangguan kurang, konsumsi kurang lan irit energi
3. Parameter Produk
jeneng |
|
APA-80 |
APA-110 |
APA-160 |
||
Model |
|
Vjinis |
Hjinis |
VjinisAku Hjinis |
VjinisHjinis |
|
Tonnage |
Ton |
80 |
110 |
160 |
||
Titik tonase sing dirating |
mm |
4 |
2 |
6 3 |
6 13 |
|
Kacepetan variabel |
s.p.m |
35-80 |
80-120 |
30-60 60-90 |
20-50 40-70 |
|
|
kacepetan stabil |
s.p.m |
65 |
50 |
35 |
|
Stroke |
mm |
150 |
70 |
180 80 |
200 90 |
|
Max Die dhuwur |
mm |
340 |
380 |
360 410 |
400 450 |
|
Pengatur panggeser |
mm |
80 |
80 |
100 |
||
Ukuran geser |
mm |
560 x 420 x 70 |
650x470x80 |
700x550x90 |
||
Ukuran bolong |
mm |
1000x550x90 |
1150x600x110 |
1250x760x140 |
||
Die nangani bolongan |
mm |
50 |
50 |
50 |
||
Motor utama |
kw |
7.5 |
11 |
15 |
||
Piranti pangaturan panggeser |
HP |
|
||||
Tekanan udara sing ditrapake |
kg/cm2 |
6 |
6 |
6 |
||
Tekan presisi |
|
GB(JIS)1 kelas |
GB(JIS)1 kelas |
GB(JIS)1 kelas |
||
Ukuran (L * W * H) |
mm |
1800x1180x280 0 |
1 900x 13 0 0 x 3200 |
2300x140x3650 |
||
Kapasitas bantalan mati |
Ton |
3.6 |
6.3 |
10 |
||
Die bantal stroke |
mm |
70 |
80 |
80 |
||
Die cushion area efektif |
mm2 |
450x310 |
500x350 |
650x420 |
